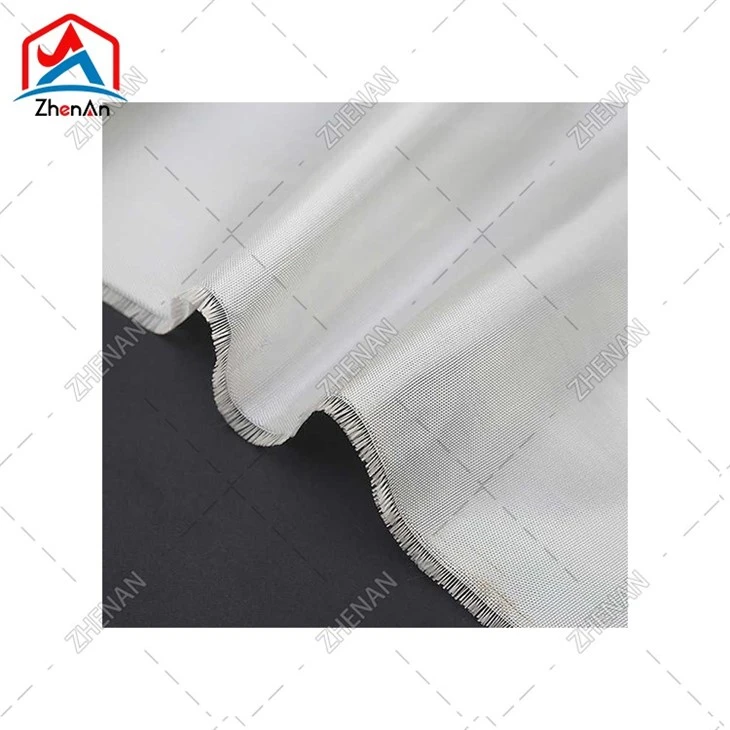

Wysokie - wysokiej jakości elektryczne - szklany tkanina światłowodowa China
| Styl | Przędza | Liczba przędzy normalnej | Waga normalna | Grubość | Struktura | |||||
| osnowa | wątek | osnowa | wątek | |||||||
| osnowa | wątek | cal | cm | GSM | OSY | mm | ||||
| CW7628 | CC9-67*1 | CC9-67*1 | 43.2 | 30 | 17 | 12 | 210 | 6.2 | 0.2 | Zwykły |
| CW2523 | CC11-68*1*3 | CC11-68*1*3 | 30.5 | 20 | 12 | 8 | 400 | 11.8 | 0.35 | Zwykły |
| CW3732 | CC13-128*1 | CC13-128*1 | 45.7 | 33 | 18 | 13 | 430 | 12.7 | 0.43 | Diagonal |
| CW666 | CC11-68*1*3 | CC11-68*1*3 | 45.7 | 33 | 18 | 13 | 660 | 19.5 | 0.6 | Satyna |
| CW3784 | CC13-128*1*2 | CC13-128*1*2 | 45.7 | 33 | 18 | 13 | 840 | 24.8 | 0.8 | Satyna |
| CW3786 | CC13-128*1*3 | CC13-128*1*3 | 45.7 | 33 | 18 | 13 | 1300 | 38.3 | 1.1 | Satyna |
| CW3788 | CC13-128*1*4 | CC13-128*1*4 | 45.7 | 33 | 18 | 13 | 1600 | 47.2 | 1.5 | Satyna |
Zastosowania różnych kształtów/typów elektronicznych - tkaniny z włókna szklanego
Wybór stylu i grubości splotu jest krytyczną decyzją inżynierską, która równoważy wydajność elektryczną, właściwości mechaniczne, kontrolę grubości i koszt.
|
Styl / typ splotu |
Kluczowe cechy |
Typowe aplikacje i powody użycia |
|---|---|---|
|
Splot zwykły (np. Style 1010, 106, 1080) |
Najpopalszy splot,Doskonała stabilność, ślizganie się o niskiej przędzy, dobra wiertarka. |
PCB HDI w smartfonach i urządzeniach do noszenia:Jego szczupłość pozwala na więcej warstw w zwartej przestrzeni. Stosowane w warstwach wewnętrznych i do budowy mikrowek. Dobre dla grzywny - obwody linii. |
|
Twill Weave (np. Styl 2116) |
Dobra drapowalność,Gładsza powierzchnia niż splot zwykły, dobre zwilżanie żywicy, zrównoważone właściwości. |
Standardowe multi - warstwy PCB:Tkanina konia robocza. Oferuje doskonałą równowagę grubości, absorpcji żywicy i wytrzymałości mechanicznej dla szerokiej gamy zastosowań, od elektroniki użytkowej po kontrolery motoryzacyjne. |
|
Satynowy splot (np. Satyna 8-imprezy, styl 7628) |
Najgładniejsza powierzchnia,Długa przędza „pływa”, doskonałe zwilżanie żywicy, doskonała wiertliwość, wyższa grubość. |
Grube tablice warstwy multi - i high - warstwa - liczba zaplecza:Gładka powierzchnia jest idealna do kontroli impedancji w sygnałach prędkości o wysokiej -. Jego grubość zapewnia sztywność strukturalną dla dużych płyt, takich jak płyty główne serwera i sprzęt sieciowy. |
|
Ciężki splot (np. Style 7628) |
Bardzo gruby,Wysoka wytrzymałość, wysoka zawartość żywicy, może stanowić wyzwania związane z wierceniem bardzo małych przelotków. |
Zasilacze, motoryzacyjny ECU:Gdzie wytrzymałość mechaniczna i sztywność są bardziej krytyczne niż wyjątkowo duże prędkości sygnału lub gęste poprzez wzory. |
|
Low - Weaves profilu (np. LP) |
Specjalnie zaprojektowaneAby mieć bardziej płaską, bardziej jednolitą powierzchnię, używając mniejszych przędzy. |
Wysoka - prędkość/wysoka - PCB o częstotliwości:Minimalizuje opóźnienie propagacji sygnału i utrata (skew). Niezbędne dla infrastruktury 5G, zaawansowanych sieci i aplikacji mikrofalowych. |
|
Otwarty splot (np. Leno) |
Struktura z otwartą siatką,Wysoka przepuszczalność. |
Specjalistyczne aplikacje:Często używane jako warstwa graniczna w złożonych tablicach warstwy Multi - lub dla określonych aplikacji kompozytowych wymagających wysokiego przepływu żywicy -. |
Podsumowując, proces produkcji jest wyczynem precyzyjnej inżynierii w celu stworzenia czystego i spójnego materiału podstawowego. Wybór „kształtu” lub stylu ostatecznego tkaniny jest następnie taktyczną decyzją przez projektantów PCB w celu optymalizacji wydajności, niezawodności i kosztów urządzenia elektronicznego, w którym będzie używane.
